ASTERIA Warpで出来る条件分岐を比較してみた:~菊ちゃんのASTERIA Warp体験記~

菊池キャラクター画像

みなさん、こんにちは。
アステリアのキクチです。

前回はASTERIA Warpで条件分岐を行うコンポーネント、「BranchStartコンポーネント」「RecordFilterコンポーネント」をご紹介しました。

データを条件分岐させてみた

どのコンポーネントもGUIで分岐を設定出来て、とっても便利なのですが、たくさんあると迷ってしまう!という方のために、この2つのコンポーネントとついでに条件付きレイヤーも加えて、フローのシンプルさやパフォーマンスを比較し、要件によってどのコンポーネントを使うのが最適なのか考えてみたいと思います。


まずはパターン1、「レコードを値によって分岐(フィルタリング)する場合」

こんなCSVを用意しました。

条件分岐サンプル「売上データ」CSV

このデータの内、

  • 「売上金額」が600,000以上のレコードは“60万以上”に書き換える
  • 「売上金額」が600,000以下のレコードは“60万以下”に書き換える

という要件を満たすフローを各コンポーネントごとに作成してみます。

ついでに、上記↑のデータは10万件用意したので、パフォーマンスも比較してみましょう!

それぞれのフローはこんな感じになりました。
左から「BranchStart」「RecordFilter」「条件付きレイヤー」です。

パターン1 BranchStart

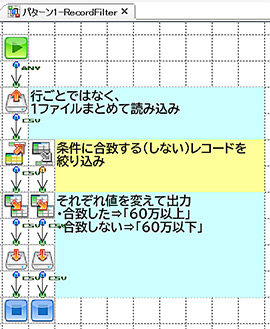

パターン1 RecordFilter

パターン1 レイヤー

フローのシンプルさでいくと、ダントツで「条件付きレイヤー」ですね。
次いで「RecordFilterコンポーネント」、「BranchStartコンポーネント」でしょうか。

そして、お気付きでしょうか。
RecordFilterコンポーネントは、「条件に合致するレコードを絞り込む」だけではなく、「合致しなかったレコード」を出力するプロパティもあるんです。

Recordfilterコンポーネント「一致しないレコードも取り出す」

なので、レコードのフィルタリングだけではなく、今回のように“条件分岐“のように使うことも出来ますね!

さて、では実行してみましょう。

パフォーマンス結果は以下のようになりました。

単位:ミリ秒 1回目 2回目 3回目 4回目 5回目 平均
BranchStart 12507 12230 12733 12469 12518 12491.4
RecordFilter 507 514 371 501 272 433
条件付きレイヤー 300 255 208 224 624 322.2

ふむふむ。大きな差が出ましたね。
BranchStartコンポーネントは1行ずつ条件に合致するか判定する=判定処理が10万回繰り返されるのでフィルタリング処理には向きません。

RecordFilterコンポーネントは速いです!
が、出力される結果(順序)には注意が必要です。
RecordFilterコンポーネントは動作の順序が

  1. 条件に合致するレコードの出力
  2. 条件に合致しないレコードの出力

になります。
なので、それぞれの出力結果を1つのファイルにまとめると・・・

Branch Startコンポーネントについてのリファレンス内容

まず、条件に合致するレコードが出力され

条件式プロパティの編集

その後、条件に条件に合致しなかったレコードが出力されます。

つまり、レコードの並び順が変わってしまう、という事ですね。
それぞれ別のファイルに出力する場合には問題ありませんが、並び順を気にする場合にはレコードをソートする処理が必要になります。

BranchStartコンポーネントと条件付きレイヤーはレコードの上から順番に処理するので並び順が変わることはありません。




続いてパターン2。「条件で出力先を振り分ける場合」

同じCSVデータを利用して、

  • 「売上金額」が600,000以上のレコードはDBに登録
  • 「売上金額」が600,000以下のレコードはファイルに出力

という処理を行います。
レコードの値によって出力先を振り分ける、という処理です。

フローはこんな感じ。

パターン2 BranchStart

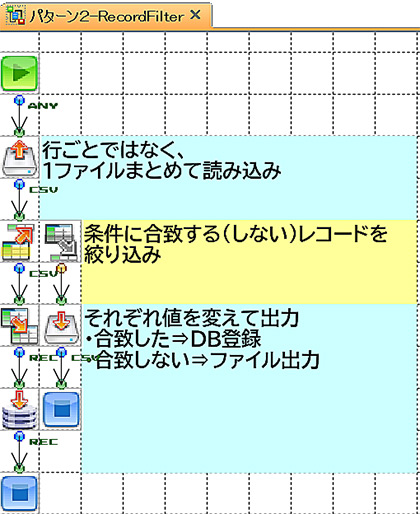

パターン2 RecordFilter

条件付きレイヤーでは、条件によってレコードの受け渡し先(連携先システム)を変更する、という手順は設定できないのでこのパターンではおやすみです。

では、実行してみると、
こんな結果が得られました!

単位:ミリ秒 1回目 2回目 3回目 4回目 5回目 平均
BranchStart 12407 12041 12114 12025 12056 12128.6
RecordFilter 508 558 392 222 392 414.4
条件付きレイヤー 実行ナシ

レコードをフィルタリングする、というのはRecordFilterコンポーネント本来の役割なので爆速ですね。

ただし、今回のテストデータは10万件(6MB程度)を単一で実行していますが、もっと大量のデータを処理する場合には、OutOfMemoryを発生させないようにループ処理と組み合わせて、一度に処理する件数を少なくしてあげる必要があります。

また、単純にフローの実行速度を比較してみるとBranchStartコンポーネントが遅いように見えますが、コンポーネント単体で比べると・・・

BranchStartコンポーネント

BranchStartコンポーネント

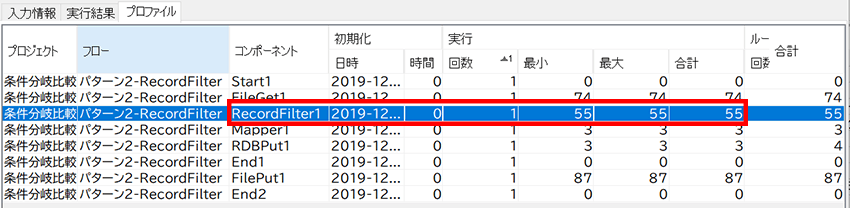

RecordFilterコンポーネント

RecordFilterコンポーネント

BranchStartコンポーネントは1回の実行に最大でも3ミリ秒しかかかっていないのに対し、RecordFilterコンポーネントは1回の実行に55ミリ秒かかっています。

単体でみるとBranchStartコンポーネントの方が速いんですね!
ただ、各レコードに対して条件判定をするので、同じ処理を(今回だと10万回)繰り返すのでトータルの処理時間がかかってしまいます。




最後にパターン3。「レコードの値を前レコードと比較して書き換える(1レコードごと処理が必要な)場合」

今度はこんな日毎の売上データをCSVで10,000件用意してみました。

日毎の売上データCSV

このデータにフィールド「前日比」を追加してみましょう。

  • 前日(1つ前のレコード)よりも「売上金額」が大きければ「前日比」に“売り上げ増”
  • 前日(1つ前のレコード)よりも「売上金額」が小さければ「前日比」に“売り上げ減”

と出力します。

つまり、直前のレコードの値と比較し、出力する値を分けるという事ですね。
直前のレコードの値はASTERIA Warpで扱える変数「フロー変数」に格納しておいて比較に利用します。
(変数についてはまた別の機会に!)

こういった(変数などに格納した)レコード同士の値を比較する場合には、1レコードずつ順番に変数に格納していく、という処理が必要なため、複数レコードのフィルタリングに適したRecordFilterコンポーネントは利用できません。

ということで、フローは「BranchStartコンポーネント」と「条件付きレイヤー」の2つになります。

パターン3 BranchStart

パターン3 Layer

「フロー変数に格納する」という処理が増えた分、条件付きレイヤーもMapperコンポーネントが1つ追加されています。

実行速度を見てみると、ほぼ同じくらいですね。

単位:ミリ秒 1回目 2回目 3回目 4回目 5回目 平均
BranchStart 1470 1295 1309 1308 1420 1360.4
RecordFilter 実行ナシ
条件付きレイヤー 1339 1295 1317 1296 1258 1301

むしろ、フローの全体図としては、条件付きレイヤーだとMapperコンポーネントの内部に値を判定するという処理が隠れてしまっているため、BranchStartコンポーネントの方が見通し、可読性は上がるかもしれません。


いかがでしょうか。
同じ「条件によって処理を分ける」という場合でも要件によって適したコンポーネントが違うんですね。

パターン1「レコードを値によって分岐(フィルタリング)する場合」

  パフォーマンス 可読性 処理順序
BranchStart
RecordFilter
条件付きレイヤー

パターン2「条件で出力先を振り分ける場合」

  パフォーマンス 可読性 処理順序
BranchStart
RecordFilter
条件付きレイヤー

パターン3「レコードの値を前レコードと比較して書き換える(1レコードごと処理が必要な)場合」

  パフォーマンス 可読性 処理順序
BranchStart
RecordFilter
条件付きレイヤー

パフォーマンスや可読性などにも大きな差が出てくるので要注意です!

条件分岐に関しては、ざっくりと、

  • レコードをまとめて分岐(フィルタリング)したい場合
    ⇒RecordFilterコンポーネント
  • 1レコードずつでないと処理できない場合
    ⇒BranchStartコンポーネント
  • レコードの値を条件によって書き換えたい場合
    ⇒条件付きレイヤー

と考えておくとよいと思います。

もちろん、実際の要件、処理するレコード数によっても変わってくるので、それぞれ確かめてみてくださいね!


今回のフローはこちらからダウンロードしてお使いいただけます↓

フローダウンロード
